2025年5月29日配信メルマガ５月号最新トピックス（浸窒焼入）

2025.06.06

お世話になっております。
パーカー熱処理工業　広報担当の原田と申します。

今月は受託加工が可能な２つの浸窒焼入法を御紹介致します。

低歪み浸窒焼入法の御紹介

 浸窒焼入とは、鉄鋼部材をアンモニア+窒素ガス中で加熱してから急冷する

ことで、表面硬化層を得る方法です。

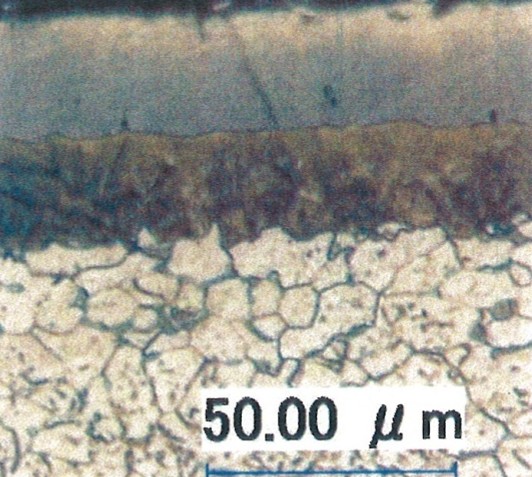

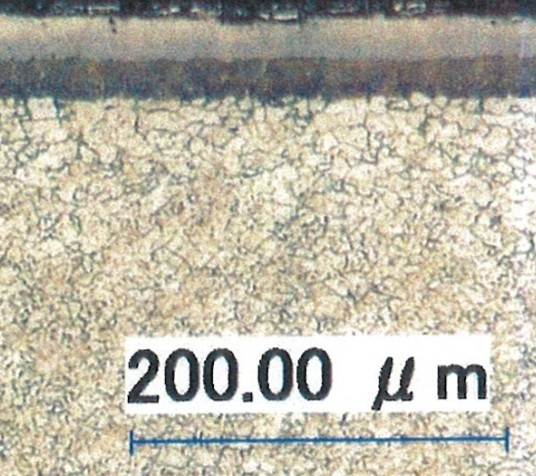

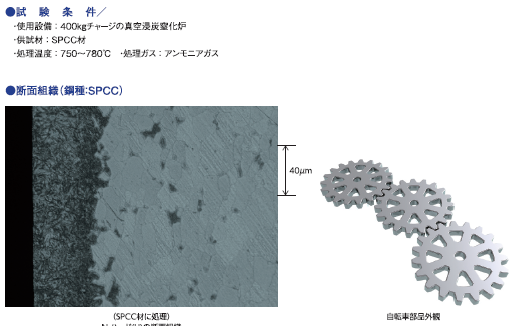

１)高温浸窒焼入法/N-ハード（H）680～850℃

●安価なSPCC材を用いても850HV程度の表面硬さが得られる

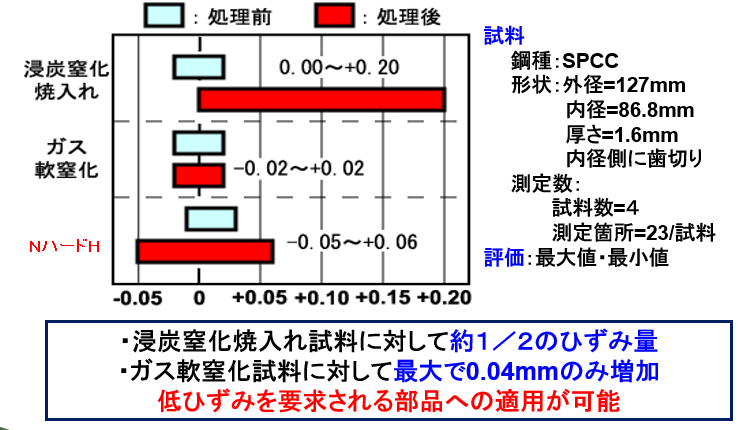

●歪み量が小さく、浸炭窒化焼入の約半分

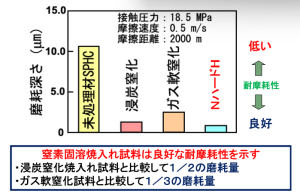

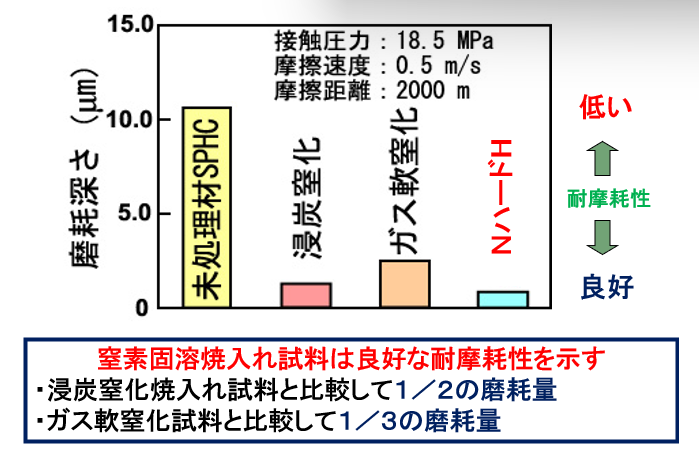

●良好な耐摩耗性
摩擦係数・焼付面圧は浸炭窒化、ガス軟窒化とほぼ同等。

摩耗量は、浸炭窒化焼入材の1/2、ガス軟窒化材の1/3と良好。

2)低温浸窒焼入法/N-ハード（L）620～680℃

●高い表面硬さが得られる

鋼種を問わず、マルテンサイトやガス軟窒化の化合物層よりも硬い

表面硬化層（900HV以上）　

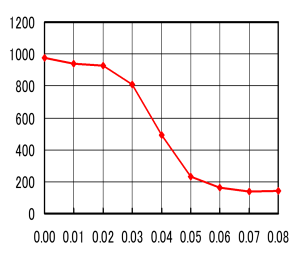

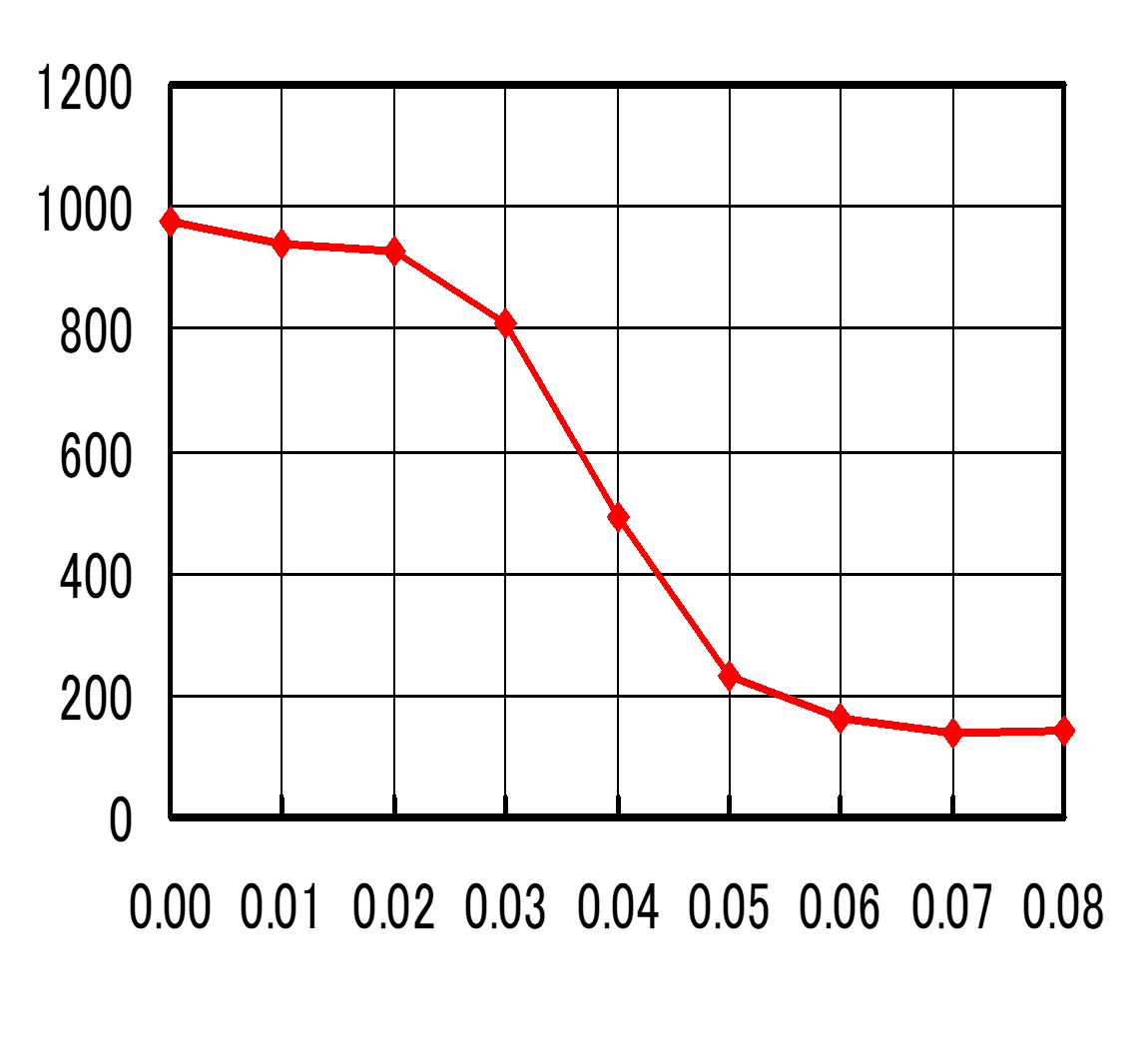

　　硬さ分布（表面からの距離μｍ）

●良好な仕上肌

浸炭性のガスを使わないので、

スーティングの心配がなく仕上肌は極めて良好

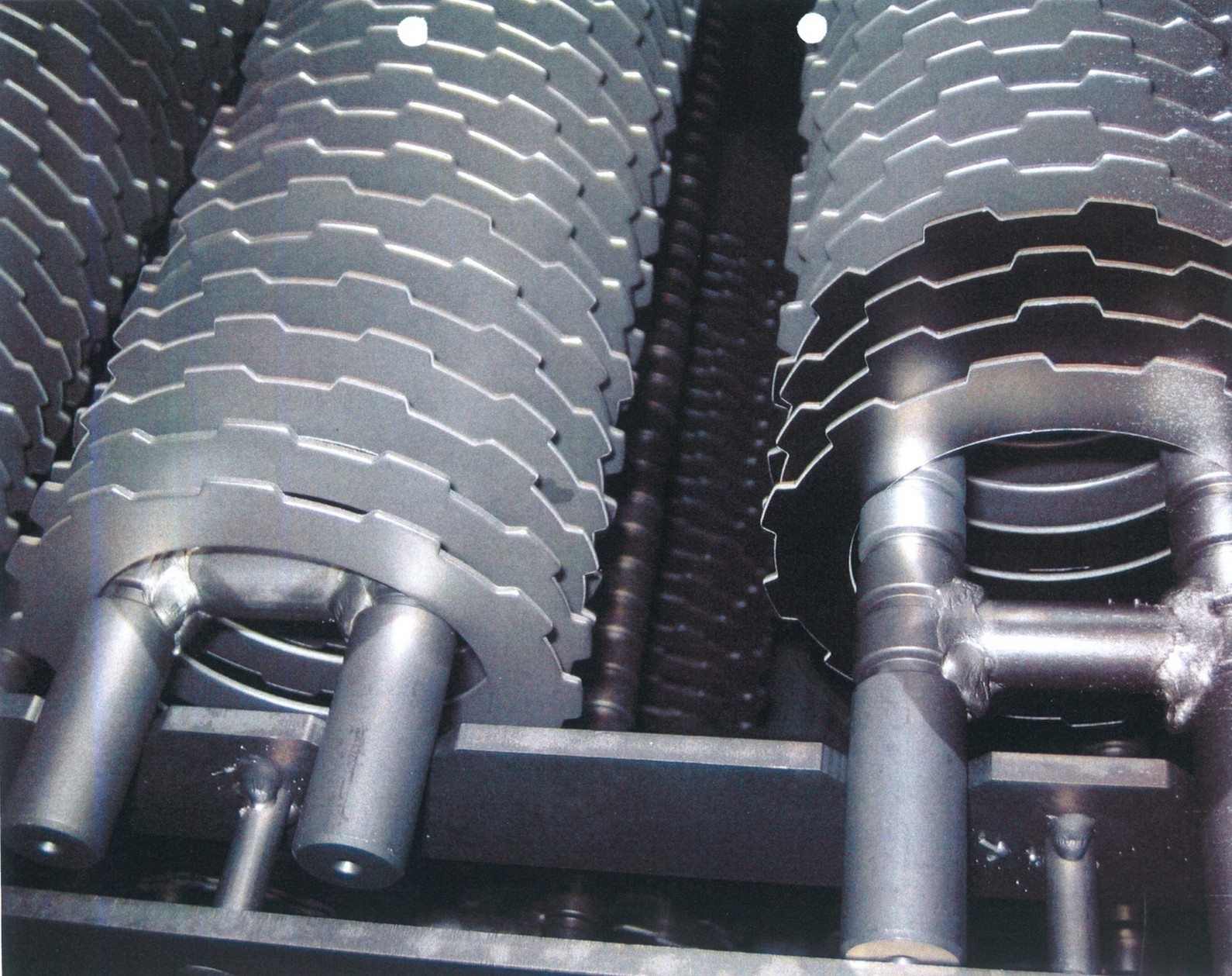

処理後の外観一例（自動車部品）
